Svolgitore di cavi – prodotto e funzionamento
Struttura, funzionamento e dotazione del Svolgitore di cavi in sintesi.
Svolgitore di cavi

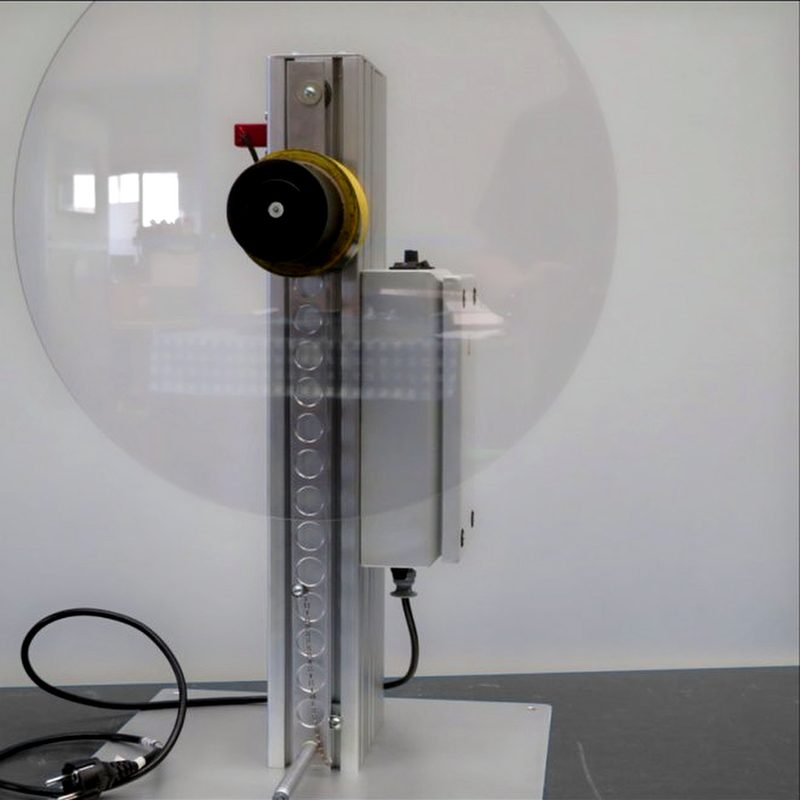

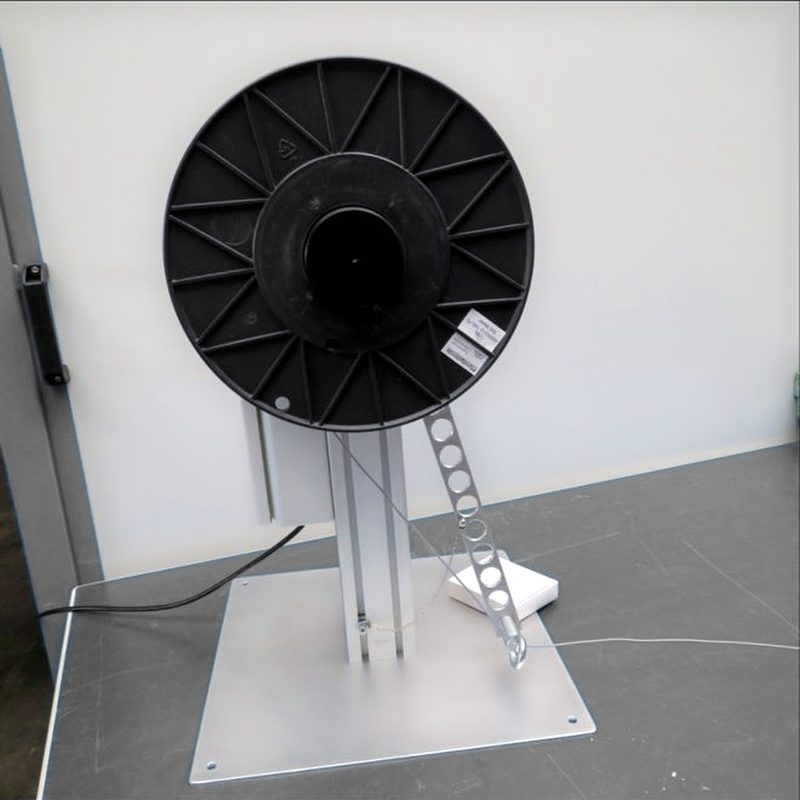

Il robusto profilo in alluminio in esecuzione heavy duty accoglie bobine fino a 500 mm di diametro e 20 kg. L'albero portabobina e predisposto per un'anima da 76 mm, supporti diversi nascono su richiesta. Cosi cavo, conduttori singoli, trefoli e tubi vengono prelevati in sicurezza da avvolgimenti pesanti.

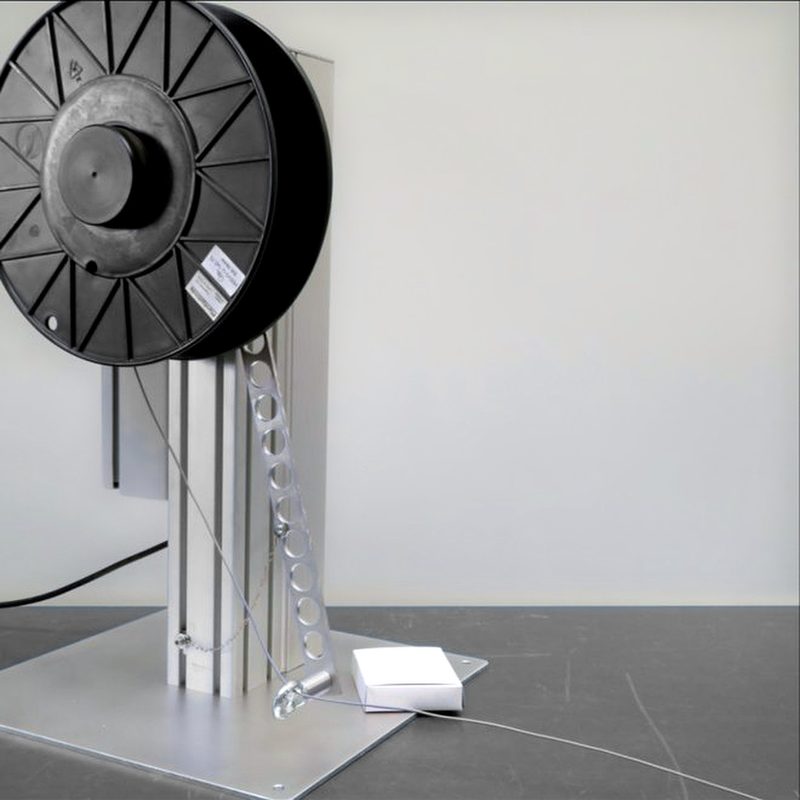

Invece di lasciare semplicemente trascinare la bobina, un motore potente la aziona attivamente. Il comando associato dosa il numero di giri in modo continuo su tutto l'intervallo da zero a cento per cento. Il momento d'inerzia delle bobine pesanti viene ammortizzato dal braccio di tensione, che mantiene costante il tiro del cavo sia all'avvio che all'arresto.
Nella gestione del materiale conta uno scorrimento a basso ritorno elastico: conduttori singoli e trefoli tendono ad attorcigliarsi, i tubi a piegarsi. L'azionamento attivo impedisce l'inerzia della bobina e la formazione di anse, cosi il cavo entra diritto nel processo. In base al senso di avvolgimento, il senso di rotazione puo essere commutato.
Lo svolgitore viene fornito pronto all'uso a 230 V completo di comando. Misure speciali, supporti per bobine piu robusti e il concatenamento con linee di taglio e confezionamento esistenti vengono realizzati dal nostro reparto di costruzione di macchine speciali direttamente in fabbrica ad Arnsberg.
Di norma lo svolgitore si trova a monte di una tagliatrice a misura o di una linea di confezionamento con crimpatura: con il supporto del motore la bobina piena scorre, la misurazione rileva la lunghezza, la macchina taglia e crimpa. Alla postazione di collaudo la forza di tiro costante fornisce lunghezze riproducibili senza inceppamenti.
Azionamento e regolazione per cavo e trefolo
Il motore srotola cavo, conduttori singoli o tubo dalla bobina in modo definito, mentre la regolazione integrata mantiene la forza di tiro allo stesso livello. Cosi la misura tagliata rimane precisa.
- Potenza continua da zero al massimo, sincrona alla tagliatrice a misura
- Senso di rotazione commutabile per diversi avvolgimenti di bobina
- Il braccio di tensione frena i picchi di carico durante lo svolgimento del cavo

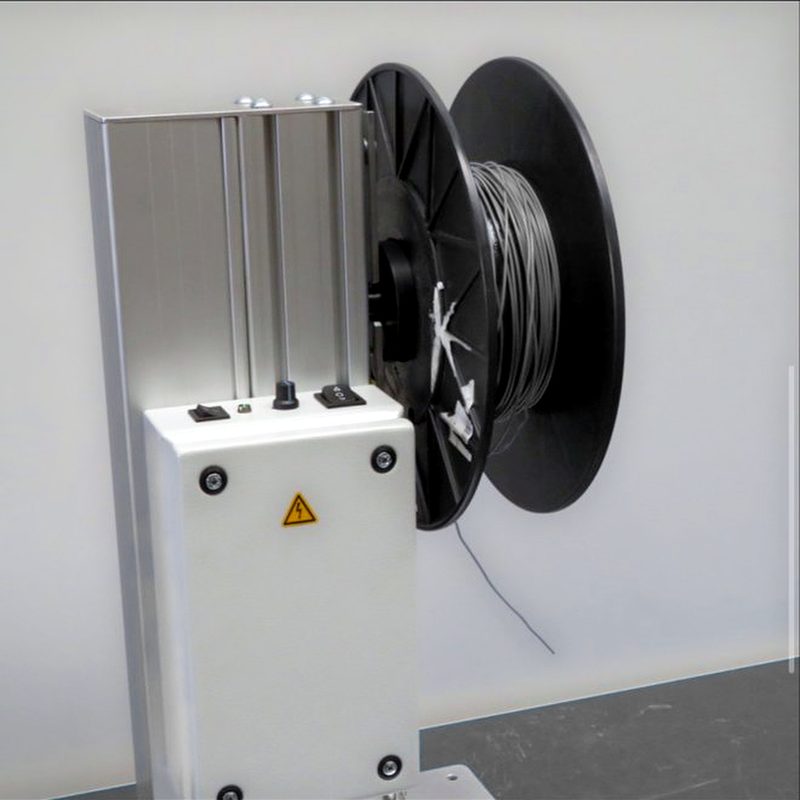

- Regolazione integrata, pronta all'uso a 230 V
Perché scegliere il Svolgitore di cavi?
Bobina sotto la forza del motore
L'azionamento ruota attivamente la bobina invece di lasciarla semplicemente scorrere. Grazie al dosaggio continuo da zero alla potenza massima, segue l'avanzamento della tagliatrice a misura o della linea di crimpatura.
Avvolgimenti pesantissimi sotto controllo
Il cavo che a mano e ormai quasi impossibile da girare, qui scorre con regolarita. L'azionamento gestisce diametri di bobina fino a 500 mm e pesi di avvolgimento fino a 20 kg.
Pronto al funzionamento a 230 V

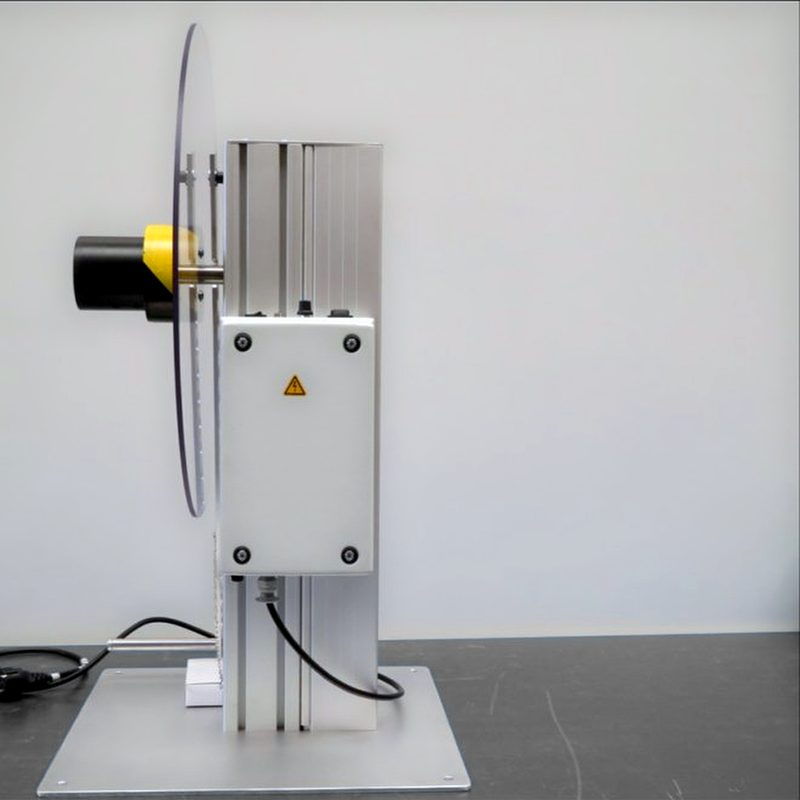

Motore e regolazione sono integrati nell'apparecchio. Inserite la spina in una presa a 230 V e lo svolgitore funziona, senza che alla postazione di taglio o collaudo serva un quadro elettrico dedicato.
Integrato nella linea di confezionamento
Profilo in alluminio e braccio di tensione garantiscono una forza di tiro costante verso la tagliatrice a misura, la linea di crimpatura o la misurazione della lunghezza. Lo svolgitore si accoppia alle macchine esistenti.
Direttamente dal costruttore
Senza intermediari parlate con Evotec. Supporti speciali per bobine diverse, altre sezioni di anima e soluzioni individuali li produciamo nella nostra produzione interna.
Resistente ai turni, produzione tedesca
La robusta costruzione in alluminio e progettata per il funzionamento continuo su piu turni. Sviluppo e costruzione avvengono in Germania, con l'obiettivo di una lunga durata alla postazione di lavorazione del cavo.

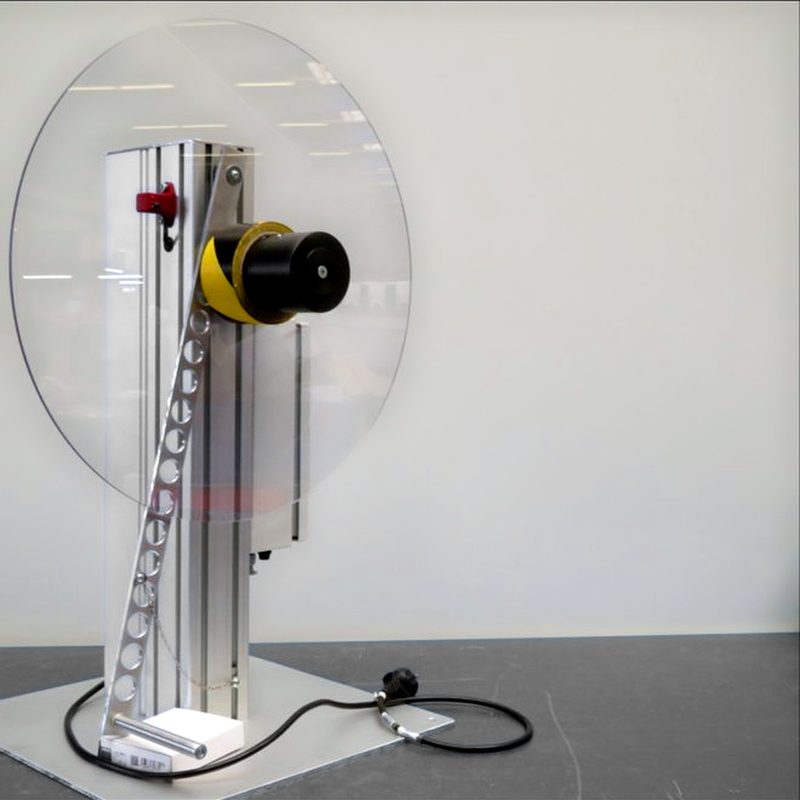

Lo svolgitore di cavi in immagini
Richiedi ora lo svolgitore di cavi
Indicateci le vostre bobine e la vostra linea. Forniamo l'apparecchio standard adatto o la costruzione speciale direttamente dal costruttore ad Arnsberg.
