Kabelafwikkelaar – product & functie
Opbouw, functie en uitrusting van de Kabelafwikkelaar in één overzicht.
Kabelafwikkelaar

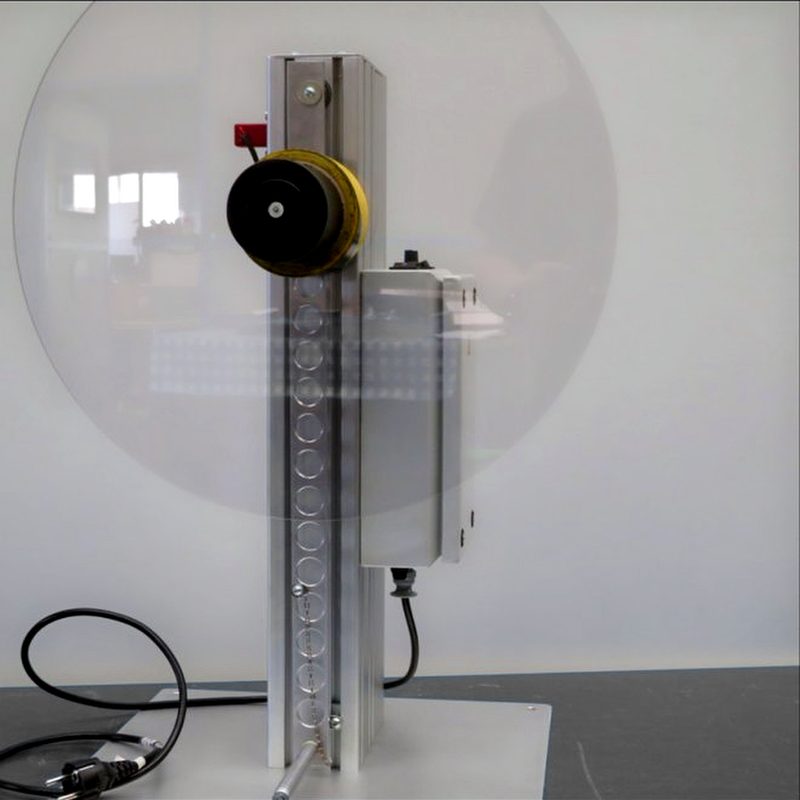

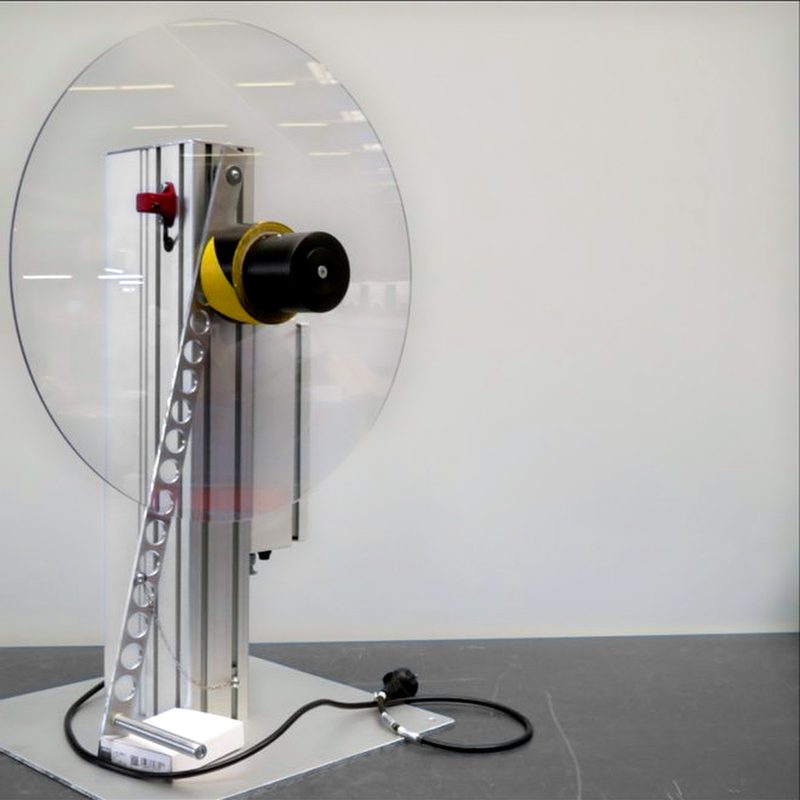

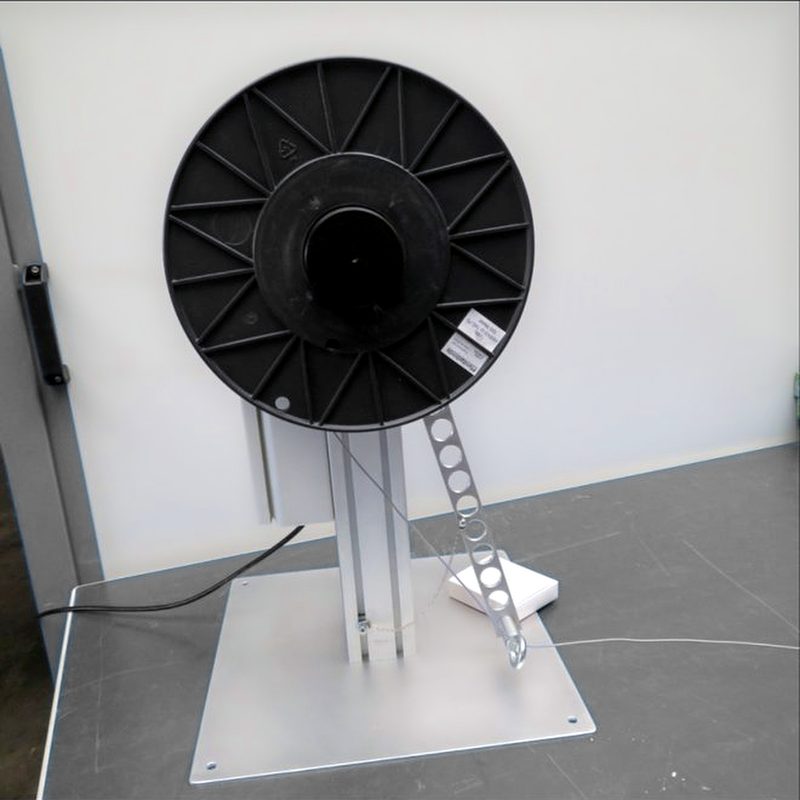

Spoelen tot 500 mm diameter en 20 kg neemt het krachtige aluminiumprofiel in heavy-duty-uitvoering op. De spoeldorn is ontworpen voor een kern van 76 mm; afwijkende opnames ontstaan op aanvraag. Zo gaan kabel, enkele aders, litzes en slangen veilig van zware wikkels af.
In plaats van de spoel enkel te laten doortrekken, drijft een krachtige motor hem actief aan. De bijbehorende besturing doseert het toerental traploos over het hele bereik van nul tot honderd procent. Het traagheidsmoment van zware spoelen vangt de spanarm op en houdt de kabeltrek bij start en stop constant.
In de materiaalhandling telt een terugslagarme loop: enkele aders en litzes neigen tot verdraaien, slangen tot knikken. Spoelnaloop en lusvorming verhindert de actieve aandrijving, zodat de kabel recht het proces in loopt. Passend bij de wikkelrichting laat de looprichting zich omschakelen.
De afwikkelaar wordt inzetklaar voor 230 V inclusief volledige besturing geleverd. Bijzondere afmetingen, krachtigere spoelopnames en de ketenkoppeling met bestaande afkort- en confectielijnen realiseert onze speciaalmachinebouw af fabriek in Arnsberg.
Doorgaans staat de afwikkelaar vóór een afkortautomaat of een crimp-confectielijn: motorondersteund loopt de volle spoel af, de lengtemeting registreert de maat, de automaat snijdt en crimpt. Aan de testplaats levert de gelijkblijvende trekkracht reproduceerbare lengtes zonder ophoping.
Aandrijving en regeling voor kabel en litze
Kabel, enkele aders of slang rolt de motor gedefinieerd van de spoel, terwijl de ingebouwde regeling de trekkracht op een gelijk niveau houdt. Daardoor blijft de afgekorte maat nauwkeurig.
- Vermogen traploos van nul tot vol, synchroon met de afkortautomaat
- Looprichting omschakelbaar voor verschillende spoelwikkelingen
- Spanarm remt lastpieken bij het afwikkelen van kabel
- Regeling geïntegreerd, inzetklaar op 230 V
Waarom de Kabelafwikkelaar?
Spoel onder motorkracht
De aandrijving draait de spoel actief, in plaats van hem enkel mee te laten lopen. Via de traploze dosering van nul tot volle kracht volgt hij de aanvoer van afkortautomaat of crimplijn.
Loodzware wikkels gecontroleerd af
Kabel die met de hand nauwelijks nog te draaien is, loopt hier rustig af. De aandrijving beheerst spoeldiameters tot 500 mm en wikkelgewichten tot 20 kg.
Bedrijfsklaar op 230 V

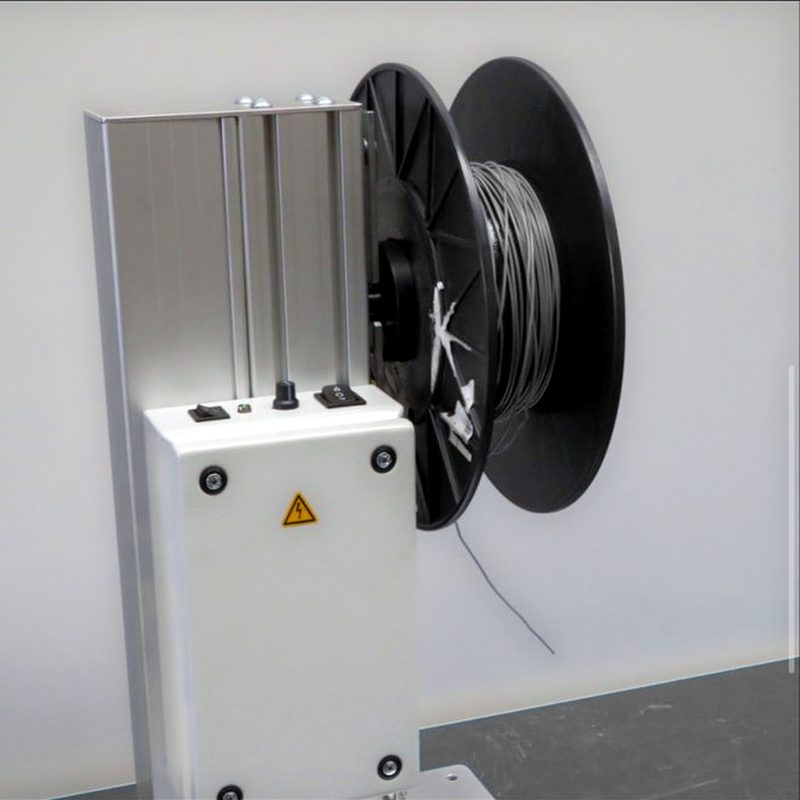

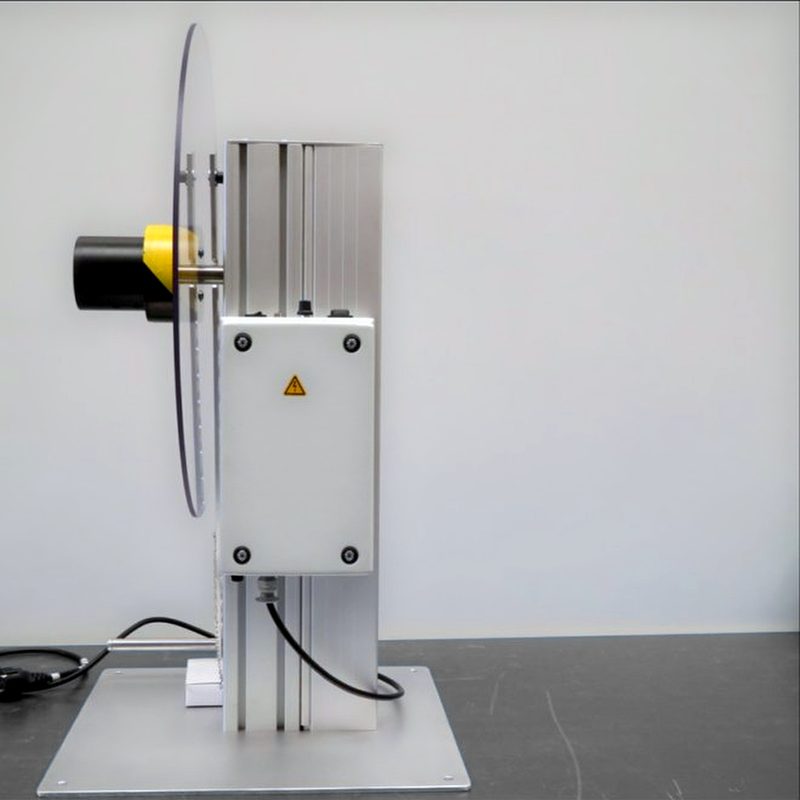

Motor en regeling zitten in het apparaat ingebouwd. U steekt de stekker in een 230 V-stopcontact en de afwikkelaar loopt, zonder dat aan de afkort- of testplaats een eigen schakelkast nodig is.
Geïntegreerd in de confectielijn

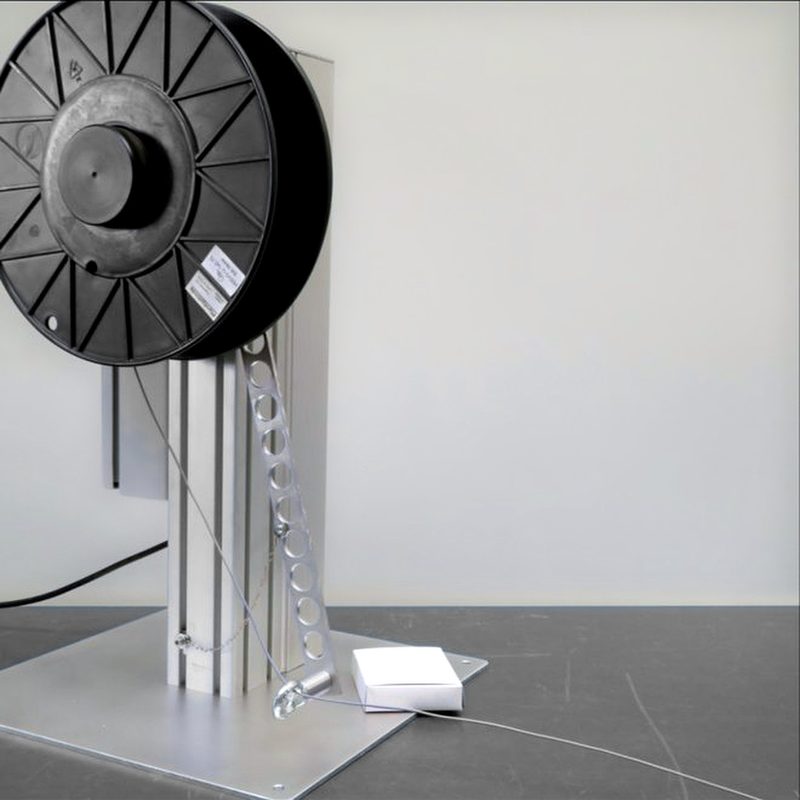

Aluminiumprofiel en spanarm zorgen voor een gelijkblijvende trekkracht naar de afkortautomaat, de crimplijn of de lengtemeting. De afwikkelaar koppelt zich aan bestaande machines aan.
Rechtstreeks van de fabrikant
Zonder tussenhandel spreekt u met Evotec. Speciale opnames voor afwijkende spoelen, andere aderdoorsneden en individuele oplossingen maken wij in eigen productie.
Ploegenvast uit Duitse productie
De krachtige aluminiumconstructie is ontworpen voor continu gebruik in ploegenbedrijf. Ontwikkeling en bouw vinden plaats in Duitsland, gericht op een lange levensduur aan de kabelwerkplaats.
Kabelafwikkelaar in beeld
Vraag nu uw kabelafwikkelaar aan
Noem ons uw spoelen en uw lijn. Wij leveren het passende serie-apparaat of het maatwerk rechtstreeks van de fabrikant in Arnsberg.
