Odvíjačka káblov – produkt a funkcia
Prehľad konštrukcie, funkcie a vybavenia zariadenia Odvíjačka káblov.
Odvíjačka káblov

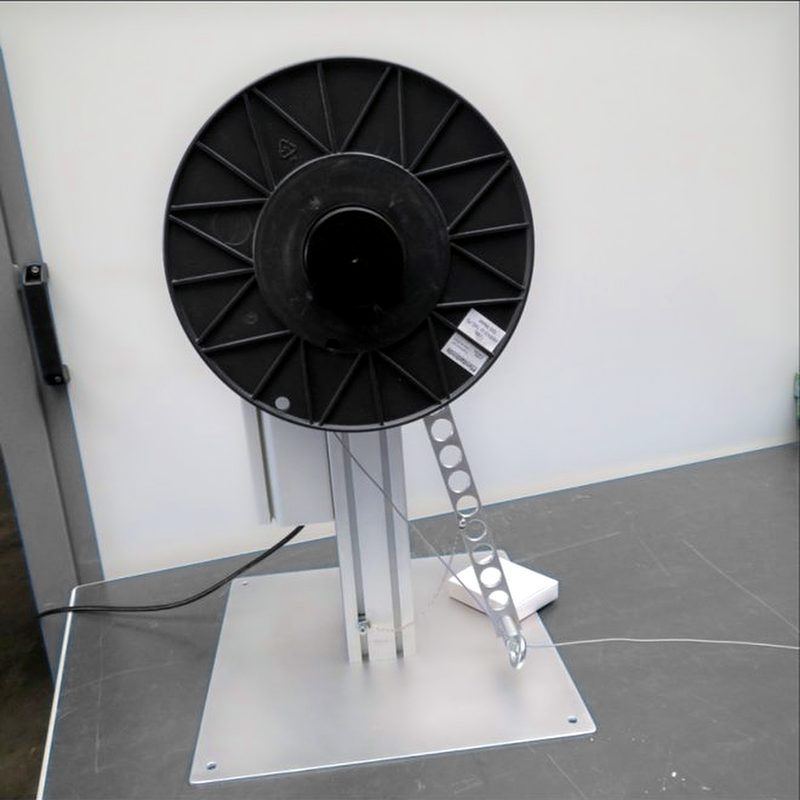

Cievky do priemeru 500 mm a 20 kg pojme výkonný hliníkový profil v prevedení Heavy Duty. Tŕň cievky je navrhnutý pre jadro 76 mm, odlišné upínania vznikajú na požiadanie. Tak schádzajú kábel, jednotlivé žily, lanká a hadice z ťažkých návíjaní bezpečne nadol.
Namiesto toho, aby sa cievka len pretiahla, výkonný motor ju aktívne poháňa. Príslušné riadenie dávkuje otáčky plynulo v celom rozsahu od nuly po sto percent. Zotrvačný moment ťažkých cievok tlmí napínacie rameno a udržiava ťah kábla pri štarte aj zastavení konštantný.
Pri manipulácii s materiálom sa počíta chod s minimom spätného pruženia: jednotlivé žily a lanká majú sklon ku skrúcaniu, hadice k zlomeniu. Dobiehaniu cievky a tvorbe slučiek bráni aktívny pohon, takže kábel vchádza do procesu rovno. Podľa smeru navinutia sa dá smer chodu prestaviť.
Odvíjačka sa dodáva pripravená na nasadenie na 230 V vrátane kompletného riadenia. Špeciálne rozmery, výkonnejšie upínania cievok a prepojenie s existujúcimi rezacími a konfekčnými linkami realizuje naša výroba jednoúčelových strojov z výroby v Arnsbergu.
Spravidla stojí odvíjačka pred rezacím automatom alebo krimpovacou konfekčnou linkou: s podporou motora sa odvíja plná cievka, meranie dĺžky zaznamenáva rozmer, automat reže a krimpuje. Na skúšobnom mieste poskytuje stála ťažná sila reprodukovateľné dĺžky bez zaseknutia.
Pohon a regulácia pre kábel a lanko
Kábel, jednotlivé žily alebo hadicu odvíja motor definovane z cievky, zatiaľ čo zabudovaná regulácia udržiava ťažnú silu na rovnakej úrovni. Vďaka tomu zostáva odrezaná dĺžka presná.

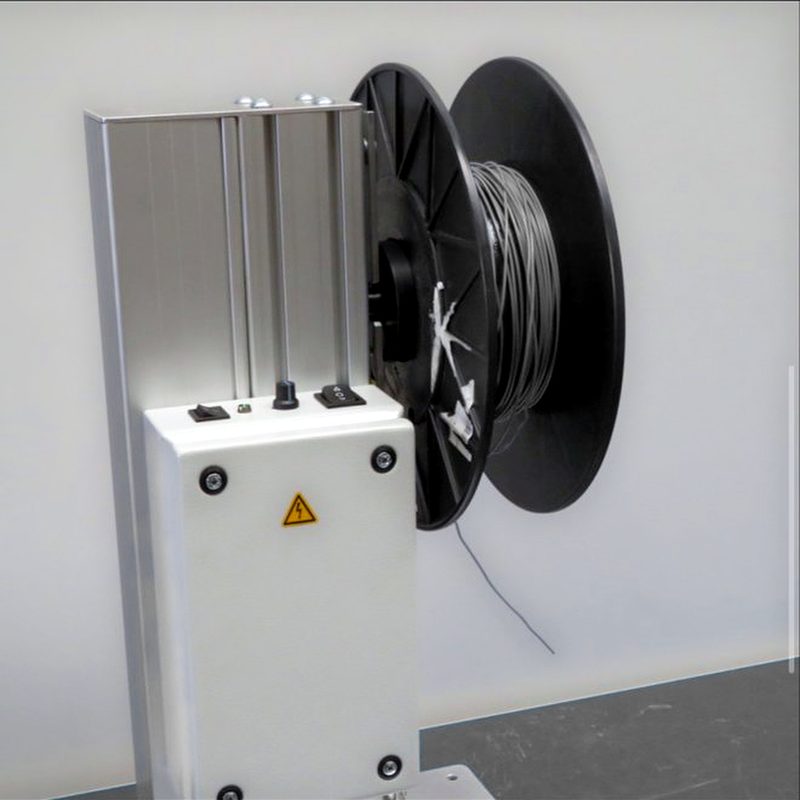

- Výkon plynulo od nuly po plný, synchrónne s rezacím automatom
- Prestaviteľný smer chodu pre rôzne navíjania cievok
- Napínacie rameno brzdí špičky zaťaženia pri odvíjaní kábla
- Regulácia integrovaná, pripravená na nasadenie na 230 V
Prečo Odvíjačka káblov?
Cievka pod silou motora
Pohon cievku aktívne otáča, namiesto toho, aby ju nechal len súbežne bežať. Pomocou plynulého dávkovania od nuly po plný výkon sleduje posuv rezacieho automatu alebo krimpovacej linky.
Tonové návíjania kontrolovane odvinuté
Kábel, ktorý sa ručne dá sotva otočiť, tu beží pokojne. Pohon zvládne priemery cievok do 500 mm a hmotnosti návíjania do 20 kg.
Prevádzkyschopná na 230 V

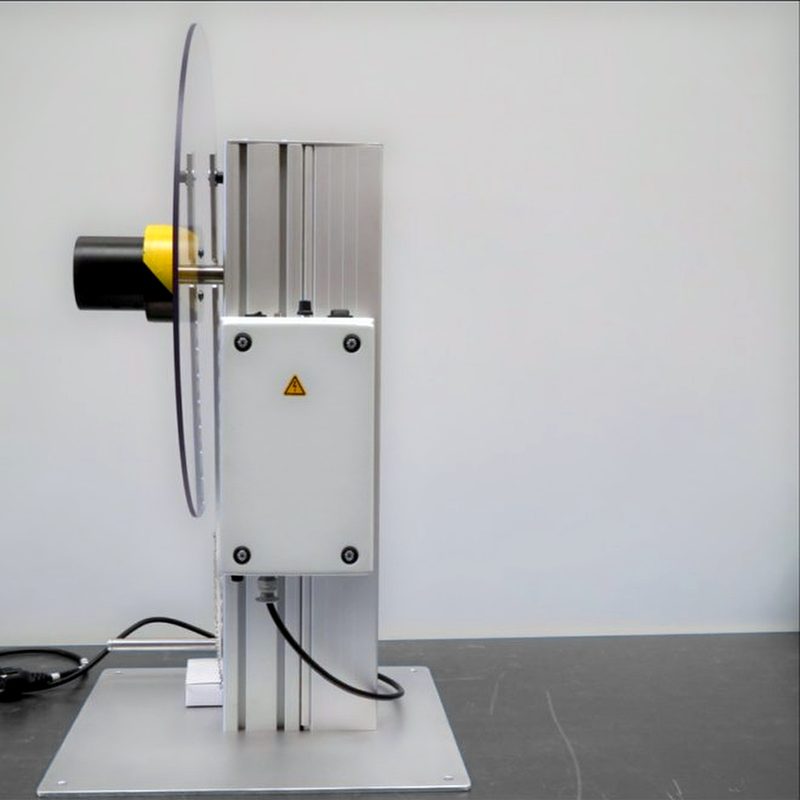

Motor a regulácia sú zabudované v zariadení. Zasuniete zástrčku do 230 V zásuvky a odvíjačka beží bez toho, aby bola na rezacom či skúšobnom mieste potrebná vlastná rozvádzačová skriňa.
Začlenená do konfekčnej linky

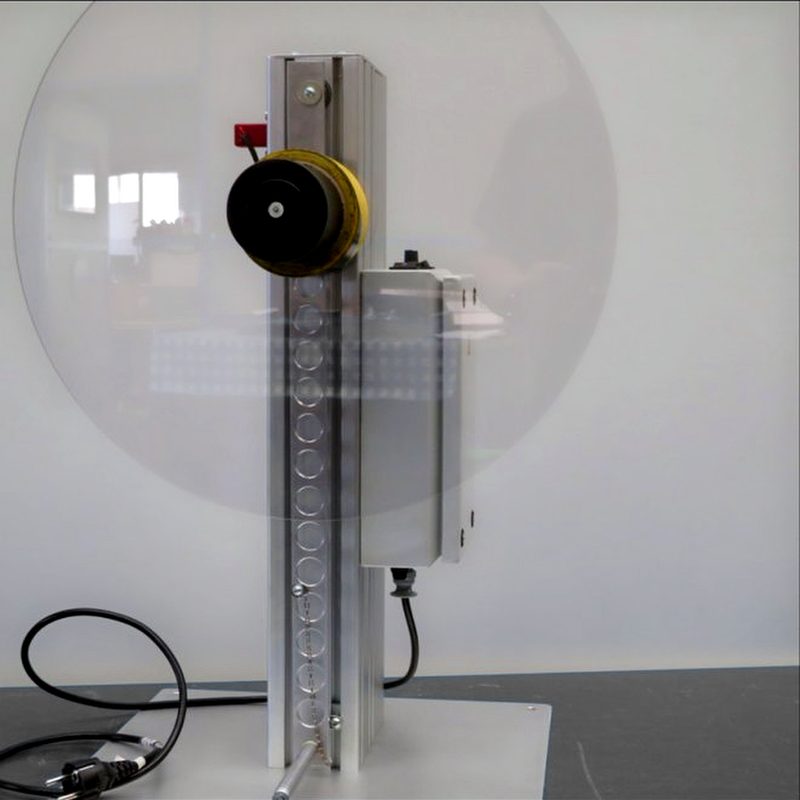

Hliníkový profil a napínacie rameno zabezpečujú stálu ťažnú silu k rezaciemu automatu, ku krimpovacej linke alebo k meraniu dĺžky. Odvíjačka sa napája na existujúce stroje.
Priamo od výrobcu
Bez sprostredkovateľa hovoríte so spoločnosťou Evotec. Špeciálne upínania pre odlišné cievky, iné prierezy žíl a individuálne riešenia vyrábame vo vlastnej produkcii.
Zmenovo odolná z nemeckej výroby
Výkonná hliníková konštrukcia je navrhnutá na trvalý chod v zmenovej prevádzke. Vývoj a stavba prebiehajú v Nemecku, zamerané na dlhú životnosť na káblovom pracovisku.
Odvíjačka káblov v obrazoch
Dopytujte odvíjačku káblov teraz
Uveďte nám svoje cievky a svoju linku. Dodáme vhodné sériové zariadenie alebo špeciálnu výrobu priamo od výrobcu v Arnsbergu.
